Un solo cartucho Serie HSS (HSS300, HSS750 y HSS500)

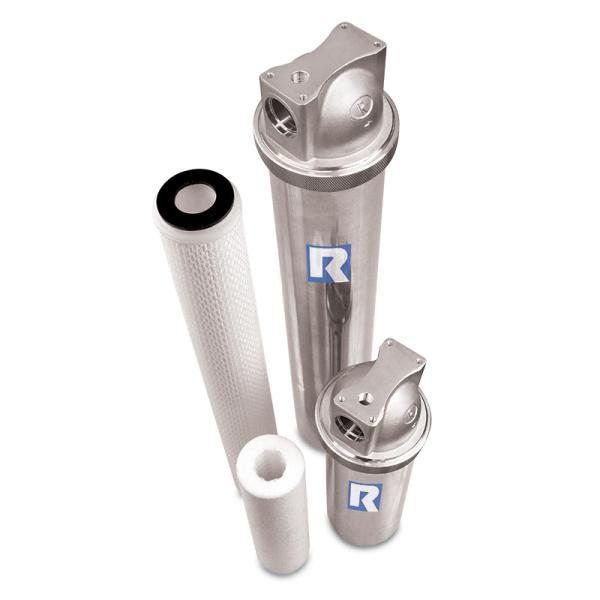

Housing de un solo cartucho, completamente de acero inoxidable, ideal para servicio industrial general. Cierre de anillo roscado (HSS300) o de tornillos (HSS750) para acceso fácil a la cabeza y al vaso del cartucho. Nuevo: el HSS500 combina cabeza con tubería en línea y el diseño robusto del Modelo 4, para hasta 500 PSI.
- Flujo
- Hasta 40 GPM*
- Presión
- 300, 500 o 750 PSI
- Cartucho
- 10", 20", 30" o 40"
- Material
- Acero inoxidable
Rango de flujo de referencia: 7 a 40 GPM*
*Con agua y sin elemento filtrante. La viscosidad, el filtro y la carga de sólidos cambian el tamaño necesario.
Características
- Disponible para cartuchos de 10", 20", 30" o 40"
- HSS300: 300 PSI a 200 °F
- HSS750: 750 PSI a 200 °F

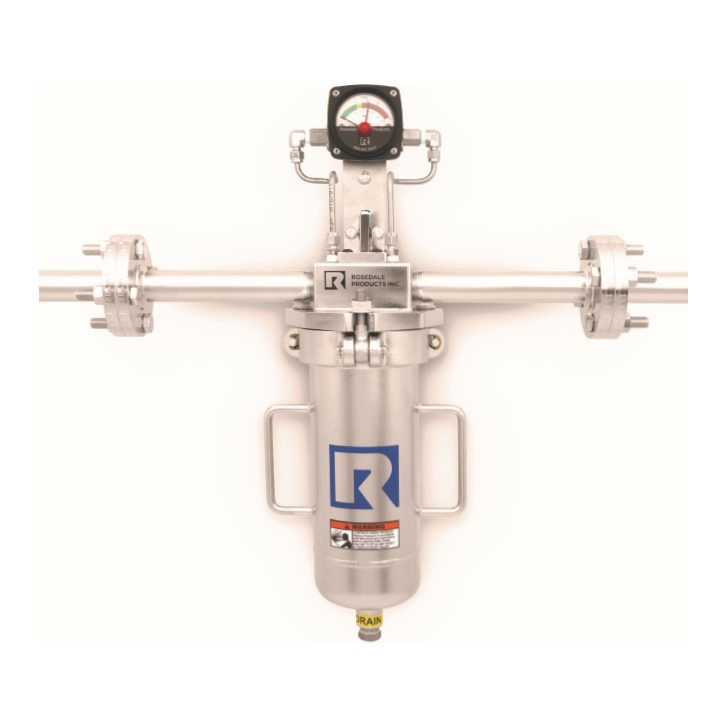

- HSS500 (nuevo): hasta 500 PSI, cartuchos DOE de 10" o 20", código ASME opcional
- Cierre sencillo para cambio rápido de cartucho
- Conexiones en línea para instalación sencilla
- Sello de filo de cuchillo en ambos extremos del cartucho para evitar bypass
- Acepta cartuchos de doble extremo abierto (DOE)
- Empaques Buna-N estándar; otros materiales disponibles
Opciones
- HSS500: soporte para manómetro diferencial DPG (kit 0-40 PSI) o DPS con interruptor
- Cartuchos HSS hilados y plisados
Modelos y opciones
| Modelo | Cartucho | Flujo de ejemplo* | Presión |
|---|---|---|---|
| HSS300-M101 / HSS750-M101 | 1 x 10" | 7 GPM | 300 / 750 PSI |
| HSS300-M102 / HSS750-M102 | 1 x 20" | 14 GPM | 300 / 750 PSI |
| HSS300-M103 / HSS750-M103 | 1 x 30" | 21 GPM | 300 / 750 PSI |
| HSS300-M104 / HSS750-M104 | 1 x 40" | 28 GPM | 300 / 750 PSI |
| HSS500 | 1 x 10" o 20" DOE | — | 500 PSI |
Flujos de ejemplo basados en 7 GPM por cada 10" de largo con cartucho hilado de 25 micras a 2 psid limpio y viscosidad de 1 cP. Se pueden alcanzar hasta 40 GPM según el cartucho.
