Rosedale Products · Housings de cartucho
Flat-Top Serie FT (alta capacidad)
Housings de cartucho de alta capacidad y bajo costo, diseñados conforme al código ASME, en acero al carbón e inoxidable. Ofrecen una gran variedad de capacidades de flujo y filtración, configurables para cartuchos de 2.5" de diámetro x 40" (hilados), 4.25" x 40" de alta capacidad o 6.25" x 40" plisados 226 de doble O-ring.
- Modelos
- FT10, FT12, FT14, FT16, FT18
- Presión
- 150 o 300 PSI
- Conexiones
- 2" a 6" bridadas
- Material
- Carbón, 304, 316, Duplex 2205, Super Duplex 2507
Rango de flujo de referencia: Hasta 400 GPM*
*Con agua y sin elemento filtrante. La viscosidad, el filtro y la carga de sólidos cambian el tamaño necesario.
Características
- Diseño ASME robusto, estampado de código disponible
- Housings fijos a la tubería: se abren sin herramientas especiales ni mover la tubería
- Ranura de empaque maquinada para sello positivo con O-ring
- Fácil de limpiar
- Internos de acero inoxidable
- 2 estilos de salida: entrada lateral/salida inferior o en línea
- Conexiones bridadas de 2" a 6"
Opciones
- Sellos: Buna-N, EPDM, Viton, Viton encapsulado en Teflón, Teflón
- Cartuchos DOE, SOE, 222 o 226
- Sellado con poste en V y resorte, o poste roscado
- Cartuchos AB 430, Platinum 700, Platinum Select 740, hilados y plisados absolutos
Modelos y opciones
| Modelo | Cartucho 2.75" | Cartucho 4.25" | Cartucho 6.25" |
|---|---|---|---|
| FT10 | 8 | 3 | — |
| FT12 | 12 | 4 | — |
| FT14 | 15 | 5 | 2 |
| FT16 | 20 | 7 | 3 |
| FT18 | 27 | 11 | 4 |
Ejemplo de flujo: un FT18 con 4 cartuchos Platinum 700 de 6.25" (hasta 100 GPM cada uno) maneja hasta ~400 GPM. El flujo real depende del cartucho, la micra, la viscosidad y la carga de sólidos.
Fichas técnicas
Otros modelos
Housings de cartucho
Alto Flujo (High Flow) Beta 5000
Hasta 6000 GPM, hasta 400 GPM por cartucho

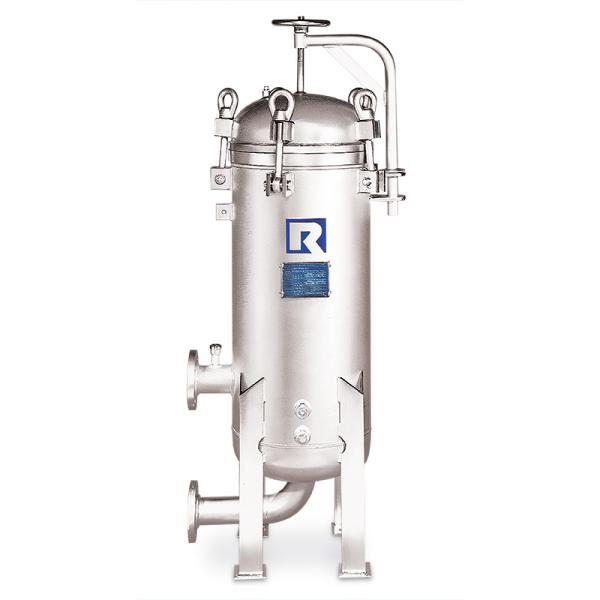

Housing estándar para cartuchos
De 1 a 205 cartuchos de 10" a 40"

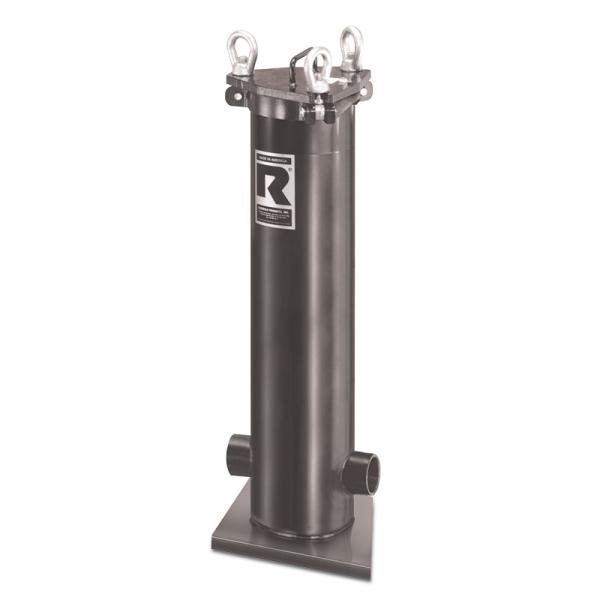

Modelo 7x18 y 7x36 para aceites
Para aceite lubricante e hidráulico, hasta 100 GPM
Un solo cartucho Serie HSS (HSS300, HSS750 y HSS500)
Todo inoxidable, de 300 a 750 PSI, hasta 40 GPM
